Bトレインショーティー組立2（東武100系）
今回は東武鉄道100系（スペーシア）セットA、Bの制作です。
最初から鉄道模型仕様で造ることにしました。
この制作のために購入したのは、
台車（通勤電車用２）×５、動力車（通勤電車用２）×１、パンタグラフ（PS22 2個セット）×２
ふくろからパーツを出して、ランナーからパーツをはずします。
※※※※※※※※※※※※※※※※※※※※
はさみやニッパーで指をつままないように、
カッターで指を切らないように、
注意!!!!!!!!
どれだったか、過去に経験ありますが、
イタイなんてもんじゃないですから…。（冷汗）
※※※※※※※※※※※※※※※※※※※※
窓ガラスをはめ込み、
サイド、エンドをつなぐ部品をさむように組み、
ポッチがあるほうを先頭側にして、屋根を取り付けます。
エンドの部品をとりつけて、
ボディ完成!!!!
先頭側の台車は、カプラー（連結器）ポケットを切らずにはずすだけでいいです。
カプラーは左右どちらかへひねり、上へスライドさせて抜きます。
スプリングは尖ったドライバーなどで引っ掛けて抜きます。
※※※※※※※※※※※※※※※※※※※※
ドライバーで指を刺さないように注意!!!!!!!!
※※※※※※※※※※※※※※※※※※※※
台車を床パーツに取り付けます。
リベットはこのままでは入らないので、あらかじめペンチで首の部分を変形させます。
※※※※※※※※※※※※※※※※※※※※
ペンチで指を挟まないように注意!!!!!!!!
※※※※※※※※※※※※※※※※※※※※
穴へ通して、足を広げます。
オモリ用のナットを両面テープで床パーツにとりつけて、
床パーツの完成!!!!
ボディに床パーツをはめて、1台完成!!!!
あと、残りも同様に制作。

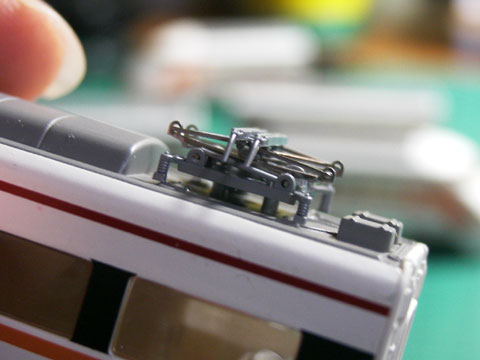

パンタが取り付く車両には、パンタを取り付けます。
パンタを上げようとすると、抜けてしまうくらいゆるかったのですが、プラモデル的に普通はやらないかなりセコいやり方でなんとかしました…。
ちょっとはずかしくて言えないです…。6(＿ ＿;;;;)
でもまあ、セコいけどできたことには変わりないですから…。6(^-^;;;;)
とりあえ無事になんとか完成しました。
むむ、ところで、あなた方は????
そう、この2セットに1体ずつ入っていたフィギュアです。
これがスペーシアの運転士、車掌以外の乗務員の制服なんだとか…。
ちなみにこのフィギュアは、最初から完成してます。
完成したスペーシアと一緒に記念撮影!!!!
う～ん、なかなかいいですね。（笑）
[カテゴリ別インデックス（創作・制作）へ]
スポンサーサイト
アップロード（2007-07-28）
またまたアップロードの時間がやってまいりました。
最近、このサイト運営に加えて、
Bトレインショーティーに手を出すようになって、
ますます忙しくなってきました。
大学を卒業するころに、世の中にインターネットが普及し始めたので、
当然、自分が鉄道模型を積極的に買い集めていた中高生のころは、
世の中に向かって個人が気軽に何かを表現する場がありませんでした…。
いろいろな理由で今までなかなかできなかったんですが、
自分で鉄道模型を造ってHPに載せるっていうことに、
こんなにワクワクするとは…。(^m^)
久々に、初めて鉄道模型を買った中学1年の冬を思い出してました…。
…と、昔話はこのへんにしておいて、今週のアップロード分です。6(^-^;;;;)
EF58型機関車(流線型・ブルー・一般色) 編成例
EF60型機関車(ブラウン)
EF60型機関車
EF60型機関車
EF65型機関車(特急色) 編成例
EF65型機関車(1000番代) 編成例
ED75型機関車(700番代) 編成例
ED75型機関車(1000番代) 編成例
ED78型機関車 編成例
EF81型機関車 編成例
DD51型機関車 編成例
153系電車(新快速)
24系客車(24型) 編成例
24系客車(25型) 編成例
24系客車(25型・あさかぜ) 編成例
さて、アップロードは終わったし、
とりあえず今日はもう寝て、明日早起きしよう…。(＿ ＿ )zzz…。
最近、このサイト運営に加えて、
Bトレインショーティーに手を出すようになって、
ますます忙しくなってきました。
大学を卒業するころに、世の中にインターネットが普及し始めたので、
当然、自分が鉄道模型を積極的に買い集めていた中高生のころは、
世の中に向かって個人が気軽に何かを表現する場がありませんでした…。
いろいろな理由で今までなかなかできなかったんですが、
自分で鉄道模型を造ってHPに載せるっていうことに、
こんなにワクワクするとは…。(^m^)
久々に、初めて鉄道模型を買った中学1年の冬を思い出してました…。
…と、昔話はこのへんにしておいて、今週のアップロード分です。6(^-^;;;;)
EF58型機関車(流線型・ブルー・一般色) 編成例 EF60型機関車(ブラウン) EF60型機関車 EF60型機関車 EF65型機関車(特急色) 編成例 EF65型機関車(1000番代) 編成例 ED75型機関車(700番代) 編成例 ED75型機関車(1000番代) 編成例 ED78型機関車 編成例 EF81型機関車 編成例 DD51型機関車 編成例 153系電車(新快速) 24系客車(24型) 編成例 24系客車(25型) 編成例 24系客車(25型・あさかぜ) 編成例さて、アップロードは終わったし、
とりあえず今日はもう寝て、明日早起きしよう…。(＿ ＿ )zzz…。
Bトレインショーティー組立1（JR485系・Nゲージ化）
自分としては、やはりこれをやらずにはいられません!!!!
というか、そもそもこれができなければ、買っていたかどうか…。
「日光号・きぬがわ号・あいづ号」をNゲージ化してみました。
Bトレインショーティーだけでは、線路の上をうまく走れないので、
KATOのBトレインショーティー対応品でNゲージ化します。
新たに購入したのは、
台車（急行用）×７、動力車（急行用）×１、パンタグラフ（PS16H 2個セット）×２
あと、足割りリベット、四角ナットです。
リベットとナットは模型店ではなくホームセンターで購入しました。

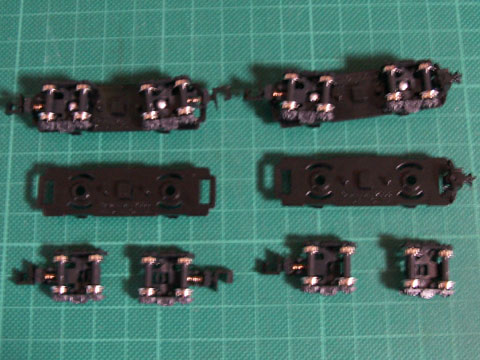

まずは台車の付け替えから。
床パーツにそのままとり付けられるようになってるものの、
この床パーツの穴と台車のフックがとてもゆるく、
なにもしないと脱落してしまうのですが、対策がすぐに思いつかず…。
ねじか何かを探しにホームセンターへ行き、見つけたのがこの【足割りリベット】。
紙の工作などでは【割りピン】と言われることも。
しかし、そのままではピンが通らないので、リベットの頭の根っこの部分をつぶし、変形させます。
リベットを台車に通して、床パーツに取り付けて、足をふた手に割ります。
特に削ったり変形させることなく、うまいこと取り付きました。
先頭車の場合は、先頭部分の方に取り付ける台車のアーノルドカプラー（連結可能な連結器）を切り取って、
Bトレインショーティーのダミーカプラー（連結不能な連結器）を利用します。
台車を取り付けた後、走行を安定させるための錘（四角ナット）をひとつだけ両面テープで貼り付けます。
これで、床パーツのNゲージ化が完成。
動力台車は買ったそのままを取り付けるだけ。
次に、パンタグラフのとりつけ。
屋根にパンタの取り付け部分に相当する座が4つありそこに穴が開いているので、てっきりここへパンタが取り付けられるかと思いきや…。
あれ????合わない????
そうです。この穴はダミーだったんです…。外の四隅の穴が合うと完全に思い込んで、パーツを買いまちがえました…。
本当はやりたくないし必要ない加工ですが、屋根のパーツは余っていたし、お店で交換してもらうのも面倒だったので、ちょっと加工に挑戦してみました。
ただ穴の径と幅方向の間隔は合っていてそのまま使えそうだったので、中央側の穴を活かして端側だけ穴を開けました。
だいだいの位置を見て、そこをとがったもので軽くへこませて、0.6mmのドリルで。
中央側は高さをあわせるために座の部分を削り取りました。
かなり手抜きですが、一応パンタは取り付きました。
※もう一度書きますが、これに合った高足ではないPS16であれば、
そもそもこんな加工は必要ないですから…。6(^-^;;;;)
あとはこの床パーツをボディーに組み付けて、できあがり。
本来は不必要だったパンタのための加工を除けば、
比較的簡単な加工だけで、完成させられると思います。
おそらく10年ぶりに電気を通したので、コントローラがちゃんと動くかどうかが心配だったけど、
TOMIXの道床つきレールで走行試験をしてみたら、無事に走行しました。
当然専用のケースに入れてやらないと、保存しづらいですから、
KATO製の既存のものを少し削って、2両ずつ入るようにしました。
レール、コントローラ、ケースはすでに購入済みなので、自分の場合は新たに購入の必要はありませんでした。
ちなみに、Nゲージをつくる鉄道模型メーカーは国内だけでも数社ありますが、
レール、車輪、コントローラの出力電源に関しては、ひとつの規格のもとに造られています。
例えば、
TOMIXのレールで、KATO、グリーンマックス、マイクロエースなどその他の車両が、ちゃんと走ります。
KATOのレールでも、TOMIX、グリーンマックス、マイクロエースなどその他の車両も、ちゃんと走ります。
ですので、全て同じメーカーで走行できないということはありません。
自分のこの「BトレインショーティーNゲージ化」に関しては、
■基本ボディはバンダイ、
■パンタ、動力、台車はKATO、
■レールとコントローラはTOMIX
と、思いっきりちゃんぽんですね。6(^-^;;;;)
※追記
すいません…。これを書くのを忘れてました…。
ここ数年で開発された静止状態で点灯し続ける照明システムが、TOMIXとKATOで異なるので、（特にKATOのコントローラ（KC-1、KU-1）で、TOMIXのCL（常点灯システム）対応の車両を運転すると破損の恐れが高い）注意が必要です…。
ただ、自分がやったこの場合は、照明は全く関係ないので大丈夫です。
[カテゴリ別インデックス（創作・制作）へ]
というか、そもそもこれができなければ、買っていたかどうか…。
「日光号・きぬがわ号・あいづ号」をNゲージ化してみました。
Bトレインショーティーだけでは、線路の上をうまく走れないので、
KATOのBトレインショーティー対応品でNゲージ化します。
新たに購入したのは、
台車（急行用）×７、動力車（急行用）×１、パンタグラフ（PS16H 2個セット）×２
あと、足割りリベット、四角ナットです。
リベットとナットは模型店ではなくホームセンターで購入しました。
まずは台車の付け替えから。
床パーツにそのままとり付けられるようになってるものの、
この床パーツの穴と台車のフックがとてもゆるく、
なにもしないと脱落してしまうのですが、対策がすぐに思いつかず…。
ねじか何かを探しにホームセンターへ行き、見つけたのがこの【足割りリベット】。
紙の工作などでは【割りピン】と言われることも。
しかし、そのままではピンが通らないので、リベットの頭の根っこの部分をつぶし、変形させます。
リベットを台車に通して、床パーツに取り付けて、足をふた手に割ります。
特に削ったり変形させることなく、うまいこと取り付きました。
先頭車の場合は、先頭部分の方に取り付ける台車のアーノルドカプラー（連結可能な連結器）を切り取って、
Bトレインショーティーのダミーカプラー（連結不能な連結器）を利用します。
台車を取り付けた後、走行を安定させるための錘（四角ナット）をひとつだけ両面テープで貼り付けます。
これで、床パーツのNゲージ化が完成。
動力台車は買ったそのままを取り付けるだけ。
次に、パンタグラフのとりつけ。
屋根にパンタの取り付け部分に相当する座が4つありそこに穴が開いているので、てっきりここへパンタが取り付けられるかと思いきや…。
あれ????合わない????
そうです。この穴はダミーだったんです…。外の四隅の穴が合うと完全に思い込んで、パーツを買いまちがえました…。
本当はやりたくないし必要ない加工ですが、屋根のパーツは余っていたし、お店で交換してもらうのも面倒だったので、ちょっと加工に挑戦してみました。
ただ穴の径と幅方向の間隔は合っていてそのまま使えそうだったので、中央側の穴を活かして端側だけ穴を開けました。
だいだいの位置を見て、そこをとがったもので軽くへこませて、0.6mmのドリルで。
中央側は高さをあわせるために座の部分を削り取りました。
かなり手抜きですが、一応パンタは取り付きました。
※もう一度書きますが、これに合った高足ではないPS16であれば、
そもそもこんな加工は必要ないですから…。6(^-^;;;;)
あとはこの床パーツをボディーに組み付けて、できあがり。
本来は不必要だったパンタのための加工を除けば、
比較的簡単な加工だけで、完成させられると思います。
おそらく10年ぶりに電気を通したので、コントローラがちゃんと動くかどうかが心配だったけど、
TOMIXの道床つきレールで走行試験をしてみたら、無事に走行しました。
当然専用のケースに入れてやらないと、保存しづらいですから、
KATO製の既存のものを少し削って、2両ずつ入るようにしました。
レール、コントローラ、ケースはすでに購入済みなので、自分の場合は新たに購入の必要はありませんでした。
ちなみに、Nゲージをつくる鉄道模型メーカーは国内だけでも数社ありますが、
レール、車輪、コントローラの出力電源に関しては、ひとつの規格のもとに造られています。
例えば、
TOMIXのレールで、KATO、グリーンマックス、マイクロエースなどその他の車両が、ちゃんと走ります。
KATOのレールでも、TOMIX、グリーンマックス、マイクロエースなどその他の車両も、ちゃんと走ります。
ですので、全て同じメーカーで走行できないということはありません。
自分のこの「BトレインショーティーNゲージ化」に関しては、
■基本ボディはバンダイ、
■パンタ、動力、台車はKATO、
■レールとコントローラはTOMIX
と、思いっきりちゃんぽんですね。6(^-^;;;;)
※追記
すいません…。これを書くのを忘れてました…。
ここ数年で開発された静止状態で点灯し続ける照明システムが、TOMIXとKATOで異なるので、（特にKATOのコントローラ（KC-1、KU-1）で、TOMIXのCL（常点灯システム）対応の車両を運転すると破損の恐れが高い）注意が必要です…。
ただ、自分がやったこの場合は、照明は全く関係ないので大丈夫です。
[カテゴリ別インデックス（創作・制作）へ]
Bトレインショーティー組立1（JR485系・ふつうに組立）
これが、Bトレインショーティーのハコ。
4両セットだと、少し箱が厚いですね。
中身はこんな感じ。意外とパーツが多いかな????
あらかじめ色が塗ってあるので、組み立てるだけ。
成型と塗装がないと、ものづくりは意外とラクになるんです。
最初に用意したのは、はさみとカッター。
はさみは袋から出すのにだけ使いました。
カッターはパーツをはずすのに使っていたのですが、
カッターだけで横着をしたら、一部のパーツが変形…。
ちなみに、接着剤は必要ないです。

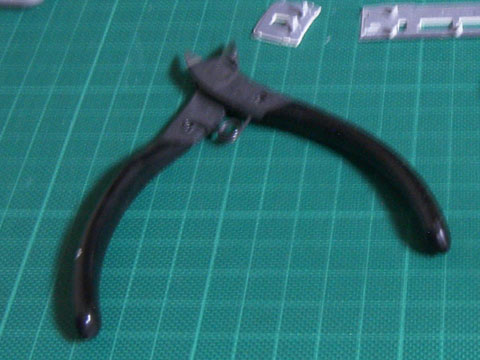

それで途中でニッパーを使用。
先頭車のパーツを全てはずし終わったら、
ボディサイドの外板にクリアパーツをつけます。
この圧着に結構力が要ります。
あとは、サイド、屋根、エンドと取り付けていったら、ボディの完成。
そして、床面に台車を取り付けてボディにはめ込んで、できあがりました!!!!
同様に中間車も組み立てていき…。
4両全てできあがりました!!!!
実は、2セット買っていたので、もう1セットも造りました。
もう1セットのほうは、先頭を「あいづ号」にしました。
「日光号・きぬがわ号」と「あいづ号」
それぞれ6両編成にしてみて撮影。(^m^)
やっと載せることができました…。つかれた…。(＿ ＿;;;;)
[Nゲージ化へつづく…。]
